Катамаран четырехместный "Турист" является разборным, надувным туристским судном. Катамаран предназначен для путешествий и отдыха на воде.
Особенности катамарана:
1) Форма гондол катамарана (обводы носовой и кормовой части) рассчитаны для туристских путешествий.
2) Наличие у катамарана карманов и петель на оболочке, дает возможность использовать стационарный каркас и использовать каркас, изготовляемый на месте из подсобных материалов (деревянных брусков, жердей и т. д.).
3) Объем и габариты катамарана дают возможность использовать катамаран как шестиместный катамаран.
4) Катамаран также используют при хождение по водным просторам, под мотором и парусным вооружением.
Комплект поставки:
1. Оболочки - 2шт.
2. Баллоны - 2шт.
3. Сумка-упаковка
4. Набор ремонтный (лоскуты материала)
5. Мех надувной (насос лягушка)
6. Паспорт-инструкция Примечание: Каркас (модель 1(2)), коленные посадки, веревка, весла-комплектуются по заказу. Основные характеристики гандолы:
Длина: 490 +/- 3см
Рекомендуемая ширина: 200-220 см
Вес катамарана -24 кг.
Вес 1-ой внешней оболочки- 7 кг.
Вес 1-го внутр. баллона - 5 кг.
Полное водоизмещение: 2500 л.
Диаметр: 58 +/- 1см
Объем: 1250 л.
Баллон в гондоле: 1 шт (Количество отсеков - 2, длина - 5,30 м, диаметр - 61см) Описание гондолы катамарана:
Гондола катамарана состоит из оболочки и баллона. Нижняя часть (3) оболочки и боковая изготовлены из капрона с ПВХ-покрытием (теза). Верхняя часть оболочки (7) изготовленна из капроновых тканей типа: оксфорд или авизент. Шов соединения верхней и нижней частей оболочки вставляется кедер (5) для защиты ниток шва от истирания. Шов прошит двумя видами ниток. В оболочке для каркаса имеются карманы (4), по 6 штук с каждой стороны (при стационарном каркасе).
Если каркас рубится на месте, то его продольные стрингера укладываются поверх карманов (4) и шнуруются за петли (6). Петель -18 штук с каждой стороны гондолы. Рекомендуемый диаметр для продольных стрингеров каркаса 30-45мм. Рекомендуемая длина стрингеров 400 +/- 2см, с учетом того, чтобы конец стрингера ложился на накладку (1) которая будет предохранять ободолку от истирания.
Гондола надувается через трубку поддува (2) при помощи меха. Внутренние баллоны изготавливаются из воздуходержащей ткани: прорезиненный с двух сторон капрон. При изготовлении баллона используется клей 4508, клеевые швы с обоих сторон усиливаются клеящей лентой. Баллон состоит из двух отсеков которые разделены внутренней перегородкой, рассчитанной на выдерживание пневмоудара. Баллон по длине больше оболочки на 6-10%, а по диаметру на 3-5%. Увеличение размеров баллона относительно оболочки снижает старение материала и увеличивает срок службы баллона. Нос и корма гондолы имеют небольшое сужение, что практически не уменьшает объем гондолы. Данный катамаран более приспособлен для туристских экспедиций, сплавов. Для соревнований он менее приспособлен в отличие от "спортивно-туристического" катамарана. При изготовлении каркаса катамарана рекомендуется ширину катамарана делать 200-215см. По диагоналям каркаса натянуть веревку диаметром 6-10мм. Спереди и сзади катамарана укрепить чальные концы длинной от 5 до 20м, в зависимости от сложности реки.

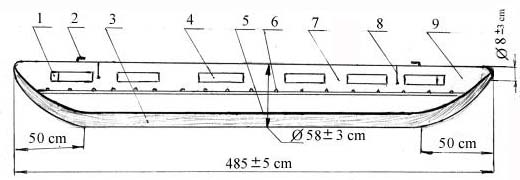

Схема катамарана:
1. Накладка
2. Трубка поддува
3. Нижняя часть гондолы
4. Карман для стрингеров
5. Кедер
6. Петля
7. Верхняя часть гондолы
8. Замок - молния
9. Баллон внутри гондолы
|
Катамаран четырехместный "Турист-4"
